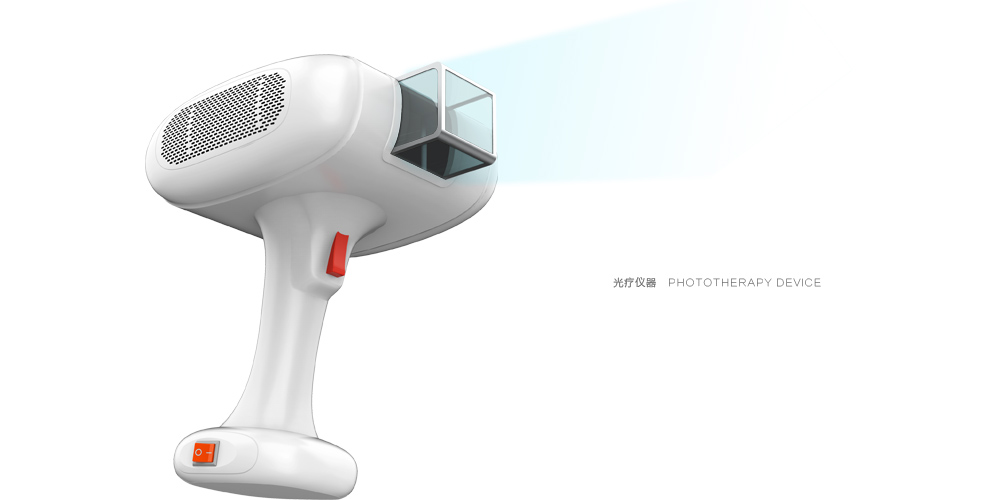

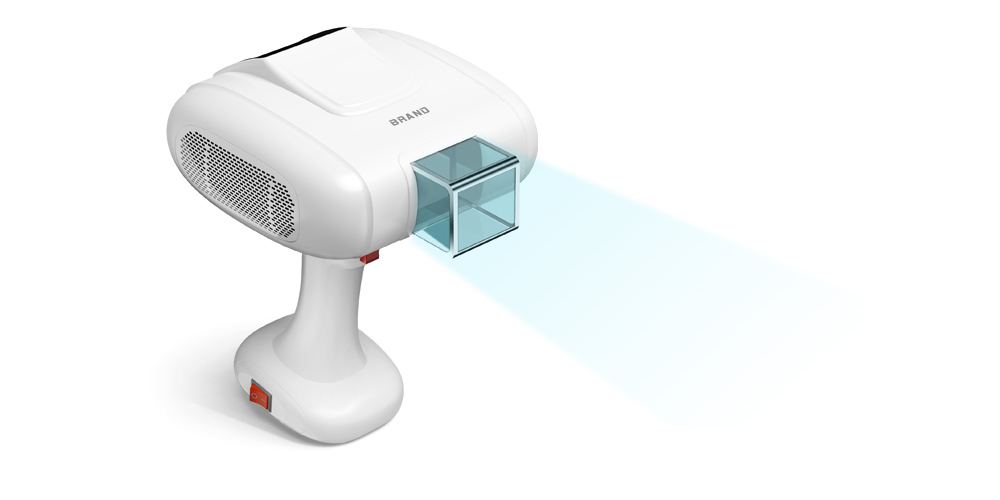

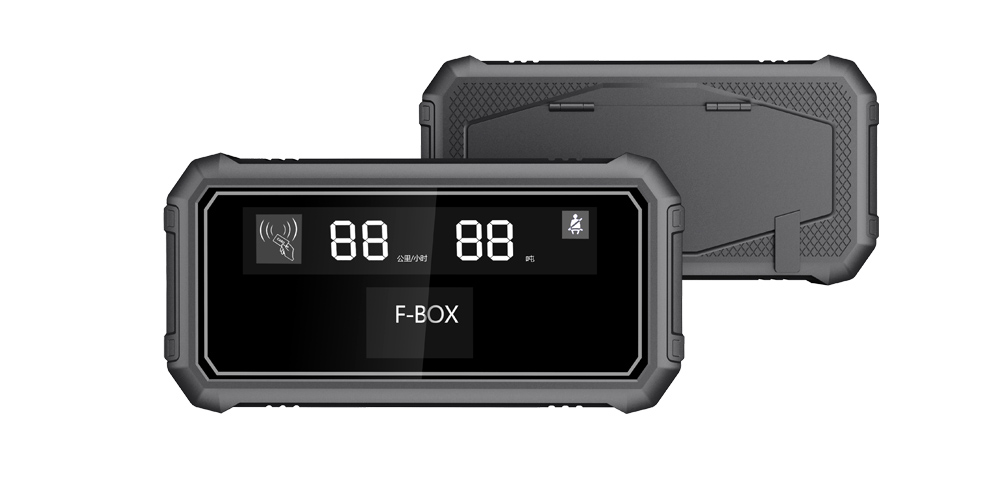

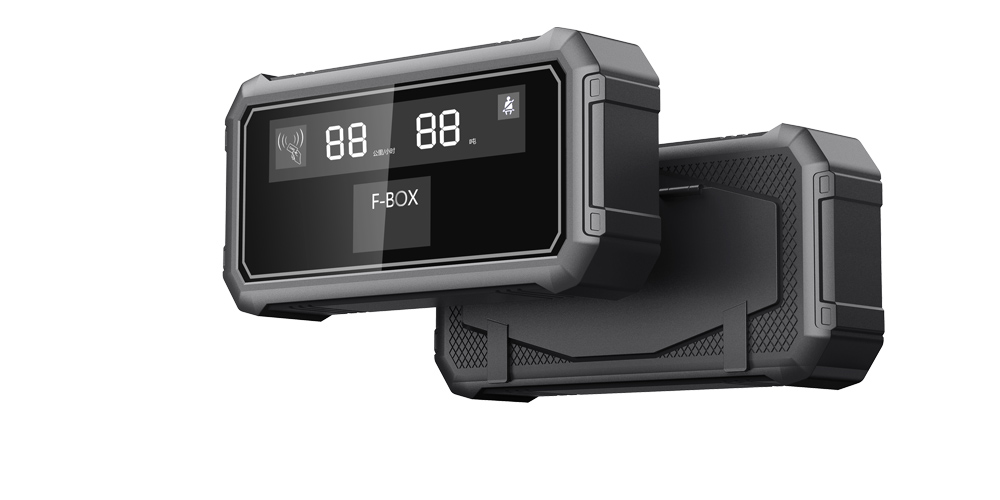

车载电子狗  光疗仪外观设计：手持极简款，白色医疗感强，适合家用款，圆润的外形，给人一种亲切感，具有灵动感的出风口，像细胞组合结构，更有生命感。 光疗仪结构设计：一、整机结构布局（手持式款，最常见）
整体分区：光源头部 + 中框握持段 + 尾部电池仓
1. 光源头部
• 透镜/滤光片+LED灯板+散热支架；灯板用螺丝固定在散热铝座上
• 出光面罩：透明PC（耐UV、抗老化），超声波焊接或者卡扣固定，方便拆换、清洁
重点：密封，防止汗水、灰尘进入灯板；透光面做微磨砂，匀光，避免强光刺眼
2. 握持主体（中框）
• 左右两半壳，卡扣+自攻螺丝组合（外观尽量少螺丝，螺丝藏在尾部/标签下）
• 壳体材料：ABS+PC，韧性好，抗跌落；接触面做软胶TPE包胶，防滑手握
• 内部预埋加强筋，防止外壳缩水、变形
3. 尾部模块
• 锂电池仓（18650/软包锂电）+ 主控PCB板、充电Type‑C接口、按键
• Type-C口加硅胶防水塞，做IP54简易防尘防汗；尾部底盖卡扣固定，方便售后换电池
二、核心结构难点（光疗仪最容易踩坑）
1. 散热（重中之重）
LED光疗灯发热大，只靠塑料壳散热不够。
方案：铝散热座紧贴LED灯板，铝座预留小间隙，壳体内做对流散热孔（孔位要做挡筋，防止灰尘直接进去）
不要全密封无散热，长时间使用会过热、光衰，甚至触发温控保护
2. 光学定位结构
灯板定位柱+限位筋，保证透镜与LED同轴；公差控制±0.1~0.2mm，不然光斑不均匀
3. 按键结构
薄膜按键 / 硅胶单点按键，PCB轻触开关；按键行程0.8~1.2mm，手感清晰，不卡滞
屏幕（如有）：LCD/OLED用泡棉缓冲，防震
4. 装配逻辑
装配顺序：灯板+铝散热座 → 装入前壳 → PCB、电池固定在后壳 → 合壳卡扣锁死 → 锁隐藏螺丝 → 贴装饰标签。
适合流水线组装，零件尽量卡扣优先，少打螺丝，降低组装成本。
三、模具&分件建议（你之前关心的分件、出模）
• 主壳体：前后对半分模，拔模斜度1.5°~2.5°，方便出模
• 外观面尽量做大曲面，少倒扣，减少行位（滑块），模具成本下降
• 如果有侧按键：需要小型滑块，会增加模具费用，设计阶段尽量简化倒扣
• 软胶握把：二次包胶模具，成本更高；预算有限可改用表面纹理替代包胶
四、防护、安全结构
1. 温控结构：PCB贴NTC温度探头在铝散热座，超温自动断电（法规要求，二类医疗器械要重视）
2. 防误触：长按开机，避免放包里误启动
3. 电池：电池仓加泡棉固定防晃动，增加隔离筋，防止短路
五、可选变体结构
1. 台式款光疗仪：底座支撑，可调节俯仰转轴结构，转轴用阻尼，悬停定位
2. 面罩式光疗仪：多片壳体+弹性绑带结构，壳体薄筋减重，注意贴合面部、不压脸
六、结构输出交付清单（给模具厂）
• 总装配图 + 爆炸图
• 零件2D工程图（尺寸标注±0.1mm）
• BOM物料清单
• 技术要求：拔模、圆角、缩水率、间隙、装配公差
• 散热仿真/结构强度简易分析
