OTDR
外观设计：专业工具的形象塑造

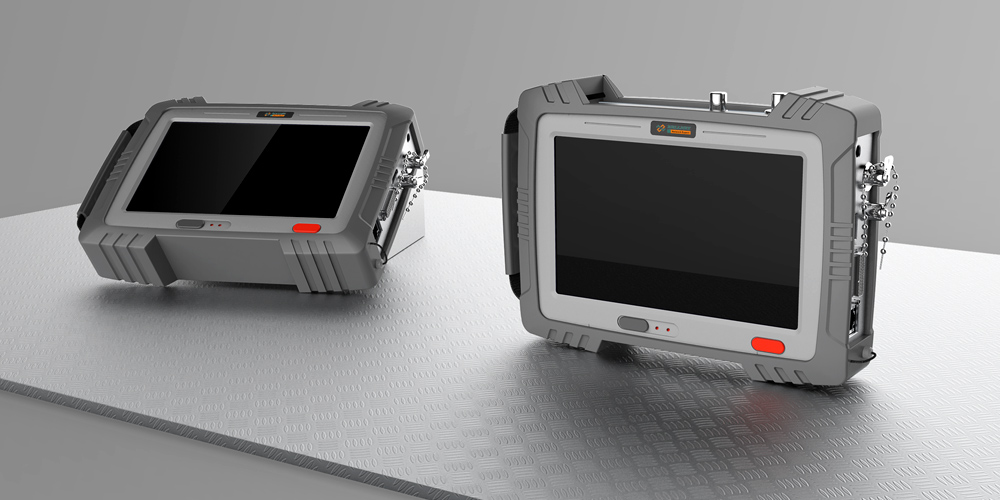

· 造型语义：整体风格普遍采用硬朗、大气的工业设计，传递“精密仪器”的可靠感。有的设计灵感甚至来源于钳蝎，通过倒梯形或肌肉感的线条，暗喻设备的坚固与强大性能。
· 人机工学：考虑到常需手持和移动，侧边弧线设计与手掌弧度吻合，握持更舒适。部分产品会配置顶部提手方便携带，或在外壳增加防滑纹理。
· 配色与质感：配色上常用黑色、蓝色作为主色调，彰显科技感；辅以黄色用于局部点缀，起警示作用。外壳材质选用防滑、抗摔且耐脏的材料，以适应复杂的户外环境。
结构设计：耐用与功能的工程实现
· 内部光模块：为了实现“小体积、高性能”，关键是光模块的小型化。采用BiDi（双向）光收发结构替代传统光纤耦合器，能将模块尺寸缩小到12.8mm×34mm，仅过去的五分之一。
· 三防与防护：必须做到抗摔、防水、防尘。
· 抗摔：采用“装甲式”设计，在四角、边沿进行倒角加固，关键受力点增加缓冲结构，确保意外跌落时屏幕和主板安全。
· 便携：结构件采用两大块外壳的简洁设计，既保证了机身结实，也降低了成本并方便装配。
· 散热与接口：合理分布散热孔，利用空气对流带走热量。光口、USB接口等布局时需考虑插拔顺手，同时兼顾内部走线，减少电磁干扰。
