光功率表
外观设计：人机交互与视觉语言

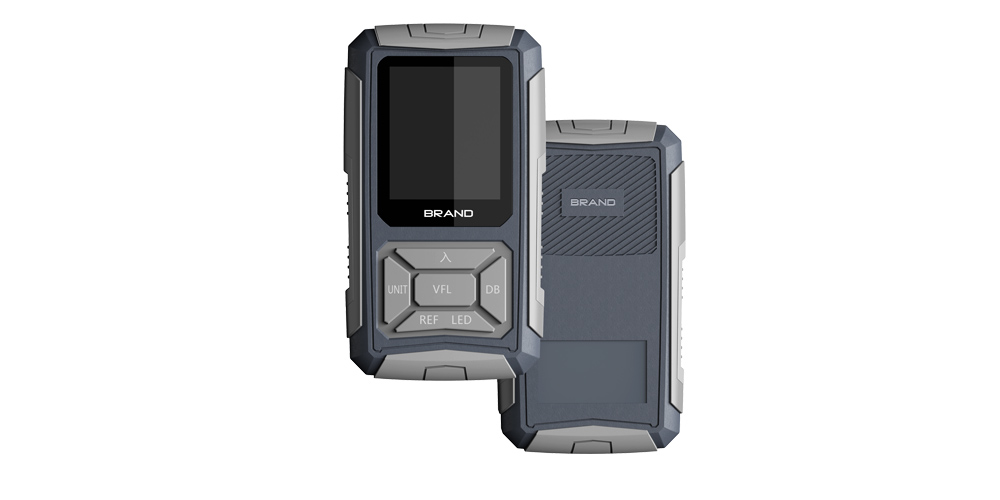

1. 形态与便携性
主流采用手持式迷你设计，典型尺寸约130×72×29mm，重量控制在200g左右，便于单手操作和现场携带。高端型号会探索圆形截面设计以贴合掌心，提升握持手感。
2. 材质与配色
· 外壳：多用塑胶（ABS/PC） 以保证轻量化，高端型号则采用金属外壳增强散热和抗干扰性。
· 防护层：通常包裹双色注塑或橡胶护套，不仅防滑，还能在1米跌落时起缓冲作用。
· 视觉：常以黑色为主，搭配橙色、黄色等亮色胶套，兼具耐脏和专业辨识度。
3. 显示与按键
· 屏幕：采用高亮OLED或段码LCD，即使强光下也清晰。背光功能是标配，便于黑暗的机房或弱光环境使用。
· 按键：设计极简，通常仅设开关、波长切换、单位切换及背光控制几个键。接口（FC/SC/ST） 通常布局在顶部，并配有防尘盖。
二、结构设计：内部架构与环境适应
1. 光路与核心模块
· 探测器：核心是InGaAs PIN光电二极管，通过精密的结构固定，确保光纤接口与探测器准确对焦。
· 电磁屏蔽：内部设有金属屏蔽罩，防止射频干扰对微弱光电流信号的影响。
2. 电路与主板
采用多层PCB设计，分离模拟和数字区域以降低噪声。核心器件包括低功耗MCU和高精度ADC（如16位或24位），配合自动量程切换网络。
3. 电源与续航
使用2节AA（5号）电池或锂电。通过低功耗电路设计，典型续航可达50小时以上。结构上利用硅胶密封圈处理电池仓，防止电池漏液腐蚀主板。
4. 防护与可靠性
· 防尘防水：接口活动部位、壳体接缝处加装硅胶垫圈，通常达到IP54等级（防尘防溅水）。
· 抗震：PCBA关键受力点点胶加固，探测器组件加缓冲垫，适应野外复杂环境。
